هل تعلم ما هو المايكروتك ؟

ماهو المايكروتك:

 نظام تشغيل مايكروتك من الأنظمة الشهيرة التي تقوم بتحويل حاسبة عادية إلى راوتر يقوم بتوزيع الإنترنت على المستخدمين عن طريق تحديدهم بالابلود والداونلود وقد قامت شركة مايكروتك بتطوير أكثر من نسخة وذلك لنجاحها في الاسواق العالمية.

الشركة المصنعة:

ميكروتكلز أو (Mikrotikls Ltd) المعروفة عالميا براوتر مايكروتك، أصلها لاتيفي وهي المصنعة لتجهيزات شبكات الحاسوب، وتبيع منتجات الشبكات اللاسلكية ووالموجهات (راوتر). الشركة نشأت عام 1995 لكي تنافس في سوق شبكات الحاسوب الناشئة، وفي عام 2007 أصبحت تمتلك أكثر من 70 موظفا.

هذه الشبكة تعتمد علي جهاز كمبيوتر (سيرفر) يحتوي علي 2 كارت لان (كارت انترنت ذو مدخل RJ-45 )  يعمل اول كارت منهم علي استقبال الانترنت من الراوتر (مزود الانترنت) ويعمل الكارت الثاني علي توزيع الانترنت بعد التحكم فيه من خلال المايكروتك

لكن لماذا يلجأ الكثير لاستخدام هذا النوع من الشبكات ؟

مميزات شبكات المايكروتك

• ضد الاختراق حيث انها مؤمنة كاملا ضد الاختراق
• لا يمكن استخدام برامج التحكم في الانترنت واختراق الكوكيز من المستخدمين مثل NetCut switch sniffer winarp spoofer وغيرهم الكثير
• يمكنك تقسيم سرعة الانترنت من خلاله حيث يمكنك تحدين ان العميل “أ” يحصل علي سرعة 1 ميجا و العميل”ب” يحصل علي سرعة 2 ميجا
• يمكنك تحديد سعة تحميل معينة مثل 100 جيجا بايت لكل مستخدم ثم يتم فصل خدمة الانترنت
• يحتوي علي صفحة اعلانات في واجهة الدخول ومنها يمكنك نشر اعلانات او عروض جديدة او الترويج لمنتجاتك
• لا يمكن اختراق شبكتك من الغرباء لان كل مستخدم وله اسم مستخدم وكلمة سر وهذا ما يصعب الامر علي المتطفلين من الحصول علي انترنت بدون دفع مقابل مادي
• يمكنك عمل فلترة للمواقع وحجب بعض المواقع التي لا يمكن لاحد الوصول إليها
• يمكنك ادارة شبكتك من اي مكان دون الحاجة للوجود داخل الشبكة
• يمكنك من ارسال رسائل تنبيه قبل موعد تجديد الاشتراك للمستخدمين
• لا يحتاج إلي جهاز كمبيوتر عالي الامكانيات فكل متطلباته هي 23 ميجا من مساحة الهارد ورامات 32 ميجا او اكثر
• يعمل بدون لوحة مفاتيح وشاشة … فقط قم بتنصيب المايكروتك علي الكمبيوتر واتركه وشأنه بدون اي شئ فقط كابل باور كمصدر للكهرباء وكابلات الانترنت الداخل والخارج فقط
• يمكن ربط الحساب الخاص بالمستخدم بالماك ادريس الخاص بجهازه وهذا ما يمنع مشاركة الحسابات الخاصة بالعملاء مع الاصدقاء
• يمكن مراقبة العملاء وماذا يفعلون وماذا يتصفحون
• والكثير من المميزات الاخري لكن هذه ابرز المميزات

ضبط اعدادات مدير المستخدمين في المايكروتك (User Manger Configuration in Mikrotik)

بعد ان عرفنا كيفية تفعيل مدير المستخدمين في المايكروتك وكيفية الوصول اليه عن طريق متصفح الانترنت، نأتي اليوم الى ضبط اعداداته والتحكم في المستخدمين فيه وكما يلي:

يحتاج مدير الشبكة بصورة عامة الى ضبط الامور التالية التي تخص المستخدمين:

1-  اسم المستخدم وكلمة المرور.

2-  مدة استخدام الانترنت بحسب طريقة الدفع ومقدار الدفع (يومي، اسبوعي، شهري، …. الخ).

3-  نوع الامنية التي تستخدم في تشفير وتأمين البيانات وخصوصية المستخدم.

4-  بروفايل المستخدم الذي يتضمن الحد الاعلى لسرعة ارسال واستقبال البيانات ولكل نوع من انواع الاشتراك.

في ادناه سنقوم بشرح كيفية اجراء هذا الخطوات في مدير المستخدمين لأنظمة المايكروتك فنبدأ على بركة الله تعالى:

بداية يجدر الاشارة الى ان هناك طريقتين لضبط قوائم الدفع بالنسبة للمستخدمين استناداً الى وقت معين (شهر واحد مثلاً) او الى فاتورة دفع بمبلغ معين كأن تكون واحد كيكا بايت بسعر خمسين دولار نافذة لمدة شهر (كما هو حاصل في الاشتراك الشهري للأنترنت في شركات الهاتف المحمول في الكثير من الدول الشرق اوسطية). وباختصار يمكن ان تكون فاتورة الدفع للمستخدمين بالشكل التالي:

1-  فاتورة بسعر (50 دولار مثلاً) لساعتين في اليوم ونافذة لمدة 10 ايام (مثلاً).

2-  فاتورة بسعر (60 دولار مثلاً) لحجم تحميل اقصى مقداره 10 كيكا بايت ونافذة لمدة شهر مثلاً.

المرحلة الاولى: الدخول الى مدير المستخدمين

وكما كرنا سابقاً تتم بالدخول الى متصفح الانترنت وكتابة عنوان ال (IP address) الخاص بمنفذ ال (WAN) للمايكروتك او اي عنوان اخر تم ضبطه ثم (back slash /) ثم (userman) لتظهر نافذة الدخول التي نضع فيها اسم المستخدم (مدير النظام) وكلمة المرور.

المرحلة الثانية: ضبط اعدادات البروفايلات الخاصة بكل نوع من انواع المستخدمين:

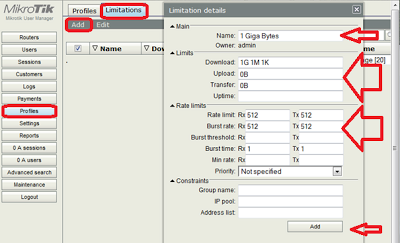

بعد الدخول الى مدير المستخدمين ننقر على تبويب (profiles) ثم على تبويب القيود (limitations) ثم ننقر على زر الاضافة (add) ونقوم بملء الخيارات المتاحة بحسب ما نريد حيث نعطي اسم للبروفايل وليكن (1 Giga Bytes) ونحدد الحد الاعلى للتنزيل (download) وليكن واحد كيكا بايت ونحدد كذلك اقصى معدل ارسال (Tx) واستقبال (Rx) وبقية القيود الاخرى بحسب الحاجة ثم ننقر على (Add) وكما في النافذة التالية:

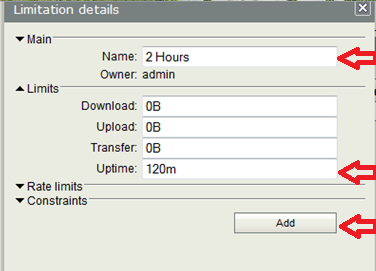

والان نكرر نفس العملية السابقة وبدل ان نختار اسم البروفايل (1 Giga Bytes) نسميه هذه المرة (2 Hours) والفائدة منه جعل مدة عمل هذا البروفايل يعمل لساعتين فقط وهو ما قمنا بضبطه في (up time= 120m) وكما في النافذة التالية:

المرحلة الثالثة: خلق بروفايل جديد وتطبيق القيود عليه حسب الحاجة:

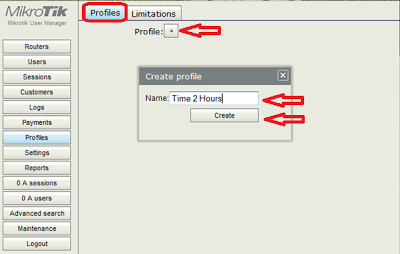

الان ننقر على تبويب (profiles) مجدداً ثم ننقر على زر الاضافة (+) لخلق بروفايل جديد ونسميه (Time 2 Hours) ثم ننقر على (create) وكما في النافذة ادناه:

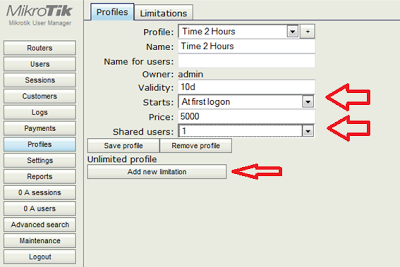

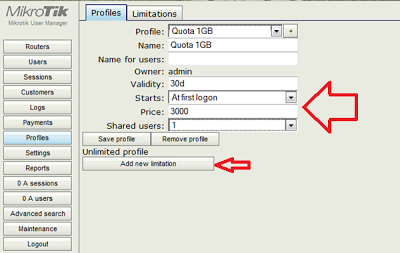

بعدها نكمل ملء الخيارات لأسم البروفايل ومدة صلاحيته ومتى يبدأ ولا ننسى ان ننقر على (Add new limitation) لأضافة قيود هذا البروفايل وهي واحدة من القيود التي انشأناها قبل قليل في المرحلة الثانية وكما في النافذة ادناه:

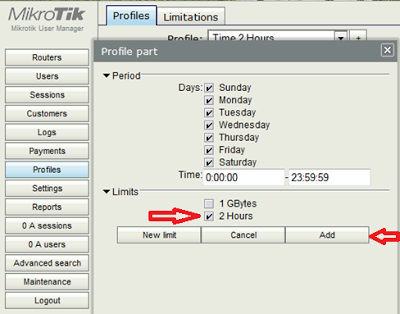

بعد النقر على اضافة قيود جديدة الى البروفايل ستظهر النافذة ادناه والتي نحدد منها في خانة ال (Limits) نوع القيود التي نريد فرضها على المستخدمين لهذا البروفايل ونلاحظ اننا في خانة الفترة (period) حددنا له 24 ساعة الا صانية واحدة اي انه سيقوم بتفعيل هذه القيود ل 24 ساعة ثم يعود الى البداية ليقوم بتفعيلها من جديد ل24 ساعة اخرى وهكذا وبعدها ننقر على (add) ولاحظ اننا هنا نستطيع دمج عدة قيود في بروفايل واحد فنحن نستطيع تأشير علامة الصح امام كل القيود لفرضها جميعاً على هذا البروفايل وهكذا وكما في النافذة ادناه:

والان اكتملت عملية انشاء فاتورة الدفع للبروفايل ونستطيع انشاء المزيد بشروط دفع وتفعيل اخرى حسب نوع الخدمة والمستخدمين ومقدار الدفع وشروط الدفع لكل منهم فقط بأعادة نفس الخطوات ولكن بشروط مختلفة وحسب حاجة مدير الشبكة. وكما في المثال ادناه في النافذتين التاليتين:

وحين تظهر النافذة الثانية نملأ الخيارات كما في ادناه: ولا ننسى النقر اخيراً على حفظ البروفايل (save profile):

المرحلة الرابعة: انشاء المستخدمين

في مرحلة سابقة ذكرنا ان انشاء المستخدمين في المايكروتك هو عملية مملة وطويلة حيث يجب اضافة المستخدمين واحداً تلو الاخر بعدة نوافذ ولذا جاء مدير المستخدمين لتسهيل هذه العملية حيث يتم انشاء أي عدد من المستخدمين ويتكفل المايكروتك بأنشاء اسماء مستخدمين وكلمات مرورهم بشكل تلقائي ونقوم فقط بتحديد البروفايل الخاص بكل مجموعة من المستخدمين وكما يلي:

ننقر على تبويب (users) ثم (add) ثم حزمة (batch) ونملاً خانات عدد المستخدمين وطول اسم المستخدم وكلمة السر لكل مستخدم ونسند بروفايل لهذه المجموعة من المستخدمين وهو اي بروفايل من المجاميع التي انشأناها قبل قليل ثم ننقر على (Add) ونقوم بأنشاء عدم مجاميع من المستخدمين حسب الحاجة وكما في النافذة التالية:

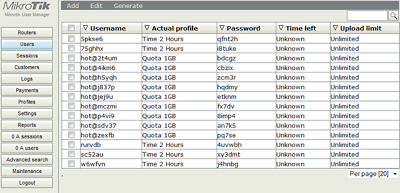

والان نرى ان المايكروتك قد قام بخلق العدد المطلوب من المستخدمين وانشأ لكل منهم كلمة السر بالمواصفات المطلوبة مما يوفر على مدير الشبكة الكثير من الوقت والجهد وكما في النافذة التالية:

في حالة عدم القدة على رؤية كلمات المرور في النافذة اعلاه نقوم بالذهاب الى تبويب الاعدادات (setting) ثم المظهر (appearances) فنجد جدول بعدة اعمدة ننقر بداية على (users) في عمود الجدول (table) ثم نضبط اعدادات اعمدة جدول المستخدمين واحدها هو عمود التبويبات الظاهرة (visible) والاخر هو التبويبات الغير ظاهرة (hidden) فنقوم بنقل ال (password) من المخفي الى الظاهر بتاشيره ثم النقر على السهم كما موضح في النافذة التالية:

ثم ننقر على (save).

إعداد مدير المستخدمين في المايكروتك -(User Manager in Mikrotik)

اعداد اليوزرمنجر في المايكروتك (Mikroont )
نقوم بفتح ال(winbox) والذهاب الى (Radius) ثم النقر على اشارة (+) لتظهر نافذة نختار منها نوع السيرفر (hotspot) ونقوم بأدخال عنوان (IP address) الخاص بمنفذ ال(WAN) لراوتر المايكروتك او ببساطة نقوم بجعله (127.0.0.1) ونفعل منافذ التحكم ونقوم بأدخال كلمة سر خاصة بمدير النظام (secret) ولتكن (testing123) كمثال ثم (ok) وكما في النافذة التالية:

والان

نعود الى نافذة ال (Radius) وننقر على (Incoming) ونؤشر امام خيار (accept) وندخل رقم المنفذ (1700) كما في النافذة ادناه:

والان نذهب الى تبويب (IP) في ال (winbox) ثم الى (hotspot) ثم ننقر على (server profile) ثم نقرة مزدوجة على (hsprof1) وهو سيرفر الهوت سبوت الذي يفترض ان نسيطر على مستخدميه بواسطة مدير المستخدمين لتظهر نافذة نؤشر فيها امام خيار (use radius) وخيار (accounting) وكما في النافذة التالية:

ثالثاً: اعداد مدير المستخدمين في المايكروتك:

نذهب الى متصفح الانترنت ونكتب في خانة العنوان (IP address/userman) وهنا نقصد ب(IP address) هو العنوان الذي ادخلناه في بداية الشرح في سيرفر ال (Radius) والذي قلنا انه اما ان يكون عنوان (Router WAN address) او (127.0.0.1) وعندما يطلب اسم المستخدم وكلمة المرور فهي كالعادة لكل منتجات مايكروتك (admin) لأسم المستخدم وفراغ لكلمة السر في نافذة كما يلي:

والان نبدأ اعدادات المايكروتك في مدير المستخدمين بالذهاب الى تبويب (Router) ثم (Add) ثم (new) ثم نقوم بأدخال المعلومات كما في النافذة ادناه:

واخيراً ننقر على (Add)

والان وقبل بدء انشاء المستخدمين لأدارتهم يجب الانتباه الى المسألة الامنية بتغيير كلمة السر الخاصة بمدير النظام وضبط بقية الاعدادات كما في النافذة ادناه:

والان نقوم بأنشاء مستخدم جديد من تبويب (users) ومنحه اسم مستخدم وكلمة مرور والذهاب الى حاسوب هذا المستخدم وتجربة الدخول الى الانترنت من خلال حاسبته فأن نجح في الدخول الى الانترنت فهذا يعني نجاح عملية انشاء مدير المستخدمين وبدء العمل على ادارة المستخدمين من خلاله.

أعدادات راوتر مايكروتك - اعداد الهوت سبوت (Hot Spot configuration)

Mikroont  تتابع سلسلة شرح نظام مايكروتك لربط وادارة الشبكات

الخطوة الثانية

لهوت سبوت هو احد الطرق الكثيرة التي يوفرها راوتر المايكروتك لتسهيل امكانية الوصول اللاسلكي الى الانترنت عبر سيرفرات المايكروتك عن تسهيل استخدام واجهة الدخول بكلمة مرور واسم مستخدم. هذه الطريقة تعطي لمالك الشبكة او مدير الشبكة سيطرة تامة على محددات التنزيل وادارة السرعة وعرض النطاق وكيفية الدفع وتحديد وقت توفير الخدمة ووقت قطعها. وتعتبر هذه الطريقة هي الطريقة الانسب للفنادق والمطاعم والمقاهي ومراكز المؤتمرات والاجتماعات لتوفير خدمة الانترنت بشكل ديناميكي ومسيطر عليه بشكل جيد.

في البدء يجب التأكد من ان الراوتر الذي سنعمل عليه مضبوط على اعدادات المصنع اي انه ليس هناك اي اعدادات مستخدم مسبقة قد تتضارب مع اعداداتنا الحالية والمستقبلية وان يتوفر فيه المنافذ المطلوبة ولتكن منفذين سلكيين ومنفذ لا سلكي على الاقل (2-LAN Card and 1-Wireless LAN card).

اول خطوة في ضبط الهوت سبوت هو توفير اتصال بالانترنت للرواتر من احد منفذي الشبكة المحلية (LAN card) ويتم ايصال خدمة الانترنت الى راوتر المايكروتك من اي رواتر اخر وليكن (ADSL modem) ويفترض ان تكون خاصية (DHCP server) مفعلة في ذلك المودم لكي نفعل خاصية ال (DHCP client) في راوتر المايكروتك خاصتنا وكما في الصورة ادناه:

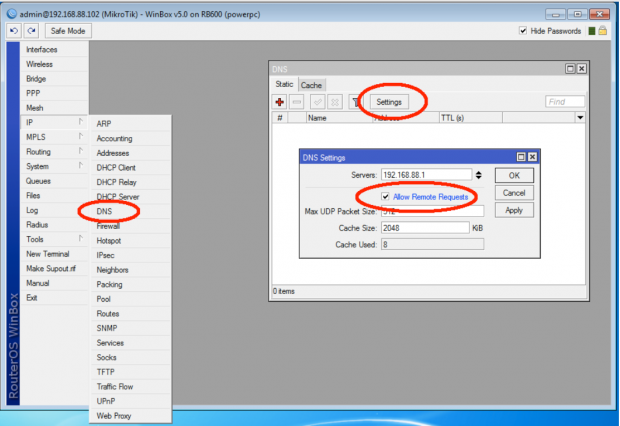

الخطوة الثانية في اعدادات الهوت سبوت هي التأكد من ان الراوتر خاصتنا يستطيع استلام طلبات ال (DNS) استناداً الى اعدادات ال (DHCP server) وكما في ادناه:

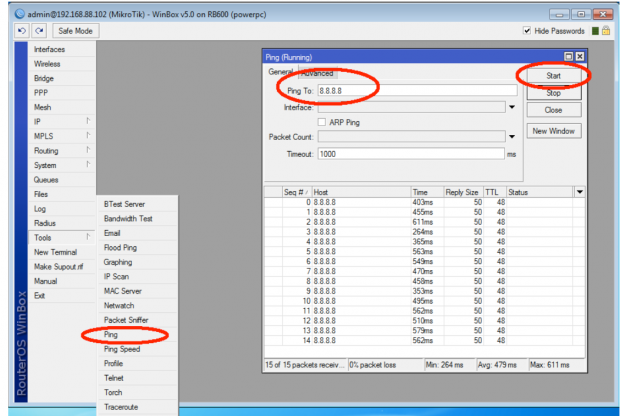

الخطوة الثالثة هي ضبط اعدادات اتصال الانترنت بأرسال رسالة فحص الى سيرفر الكوكل على العنوان (8.8.8.8) وهو سيرفر ال(DNS) الخاص بالكوكل وكما يلي:

والان نصل الى ضبط اعدادات المنفذ اللاسلكي الذي سيكون مسؤول عن توزيع الخدمة للزبائن وتكون اول خطوة في اسناد عنوان (IP address) الى المنفذ اللاسلكي ويمكن استخدام اي عنوان هنا شرط ان يختلف عن حيز عناوين ال (DHCP server) وتذكر ان تكتب الرقم الخاص بقناع الشبكة الفرعية (subnet mask /8 or/16 or /24) وحسب نوع العنوان المستخدم وكما في ادناه:

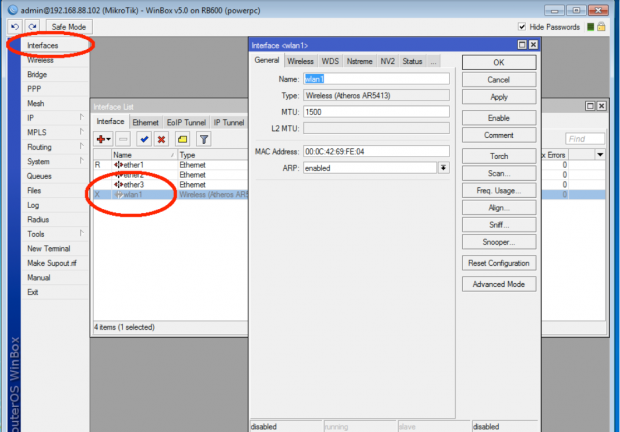

 والان بعد ان تم اسناد عنوان للمنفذ اللاسلكي فيجب ان نقوم بأعداده ليستقبل الاتصالات اللاسلكية فننقر على تبويب (interface) نقرة مزدوجة وبعدها ننقر على رمز المنفذ اللاسلكي كما في ادناه:

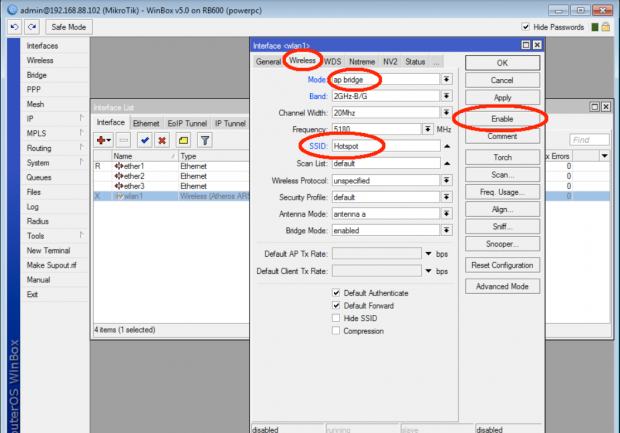

والان في صفحة اعدادات الكرت اللاسلكي ننقر على تبويب (wireless) ونختار نمط العمل ليكون (AP_Bridge mode) وهذا النمط سيجعل الكرت اللاسلكي للراوتر خاصتنا يعمل كنقطة وصول لاسلكية (Wireless access point) للزبائن للأتصال عن طريقها. ونضبط النطاق (Band) على (2GHZ-B/G) وهو النطاق الاكثر شيوعاً في الاجهزة اللاسلكية ومن ضمنها الحواسيب المحمولة (labtops) واخيراً نضبط اسم الشبكة (Service Set Identifier SSID) وهو الاسم الذي سيظهر للمستخدمين للأرتباط به وليكن اي اسم ويفضل وضع كلمة دلالة معينة او حتى رقم الهاتف الشخصي لكي يستطيع المستخدمين الاتصال بك والاستفسار عن امكانية الاشتراك معك وننقر على (apply) ثم ننقر على (enable) لتمكين العمل في هذا المنفذ وكما في النافذة ادناه:

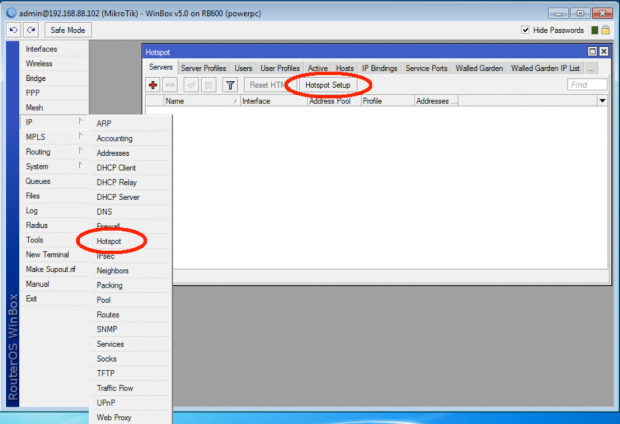

والان يمكن اكمال اعدادات الهوت سبوت بأتباع الخطوات في النافذة التالية:

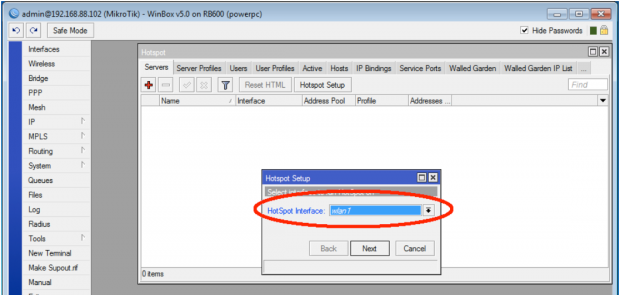

اول خطوة في اعداد الهوت سبوت هو اختيار المنفذ (سلكي او لاسلكي) والذي سيوفر خدمة الهوت سبوت للمستخدمين وهو في حالتنا هذه (wlan) فنختاره كما في الصورة التالية ثم ننقر على (next):

في الخطوة المقبلة يجب تحديد العنوان المحلي (local IP address) للهوتسبوت والذي يجب ان يعتمد على العنوان الذي تم اسناده سابقاً الى الكرت اللاسلكي للمايكروتك وسيقوم المايكروتك بملئه تلقائياً اعتماداً على الاعدادات السابقة ويفضل عدم تغييره. تأكد ان خيار تنكر الشبكة (masquerade network) قد تم اختياره وتحديده ثم انقر على (next) وكما في النافذة التالية:

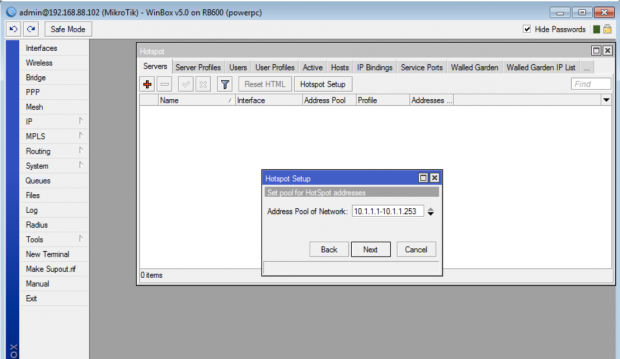

هنا يجب تحديد مدى العناوين في حوض عناوين ال (IP address pool ) وسيتم ملئه تلقائياً ايضاً اعتماداً على العنوان الذي سبق ادخاله للكرت اللاسلكي للجهاز ويفضل عدم تغييره وكما في النافذة ادناه:

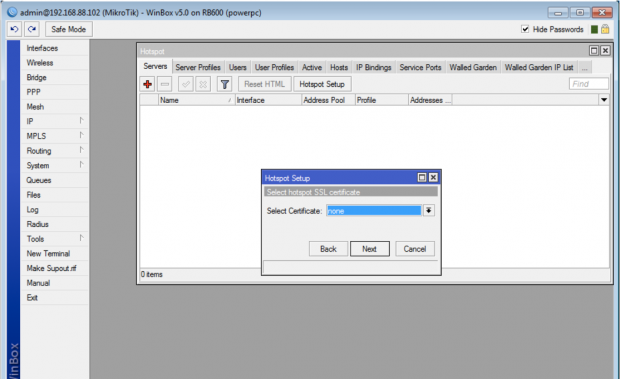

والان نصل الى مرحلة اختيار نوعية التشفير والامنية للشبكة ففي حالة اختيار احد ال (SSL/HTTPS certificates) نقوم بتحديدها هنا والا فنترك الحقل بحالة (none) وكما في النافذة ادناه:

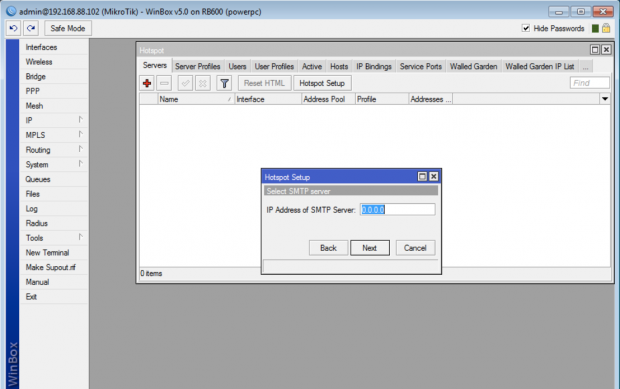

كما قلنا سابقاً فأن من اهم تطبيقات الهوت سبوت هو في المطارات والفنادق ودور الضيافة للوفود الاجنبية وهنا يجب على المسافرين عبر البحار ومن دول اخرى ان يقوموا بتعديل خيارات سيرفر بروتوكول نقل البريد البسيط (SMTP Server) ويقوم هذا الخيار بالسماح للمايكروتك بمسك كل المرور القادم من زبائن الهوت سبوت واجباره على استخدام السيرفر الذي سنحدد عنوانه هنا واذا لم نرد فعل ذلك نترك العنوان فارغاً اي (0.0.0.0) وكما في النافذة ادناه:

وتستمر اعدادات الهوت سبوت ونصل الى مرحلة تحديد اعدادات ال (DNS) ونضع هنا عنوان السيرفر الذي نريد ان يستخدمه الزبائن ويمكن ايضاً ان يتم ملئه تلقائياً استناداً الى المعلومات التي نستلمها من سيرفر ال (DHCP) وكما في النافذة ادناه:

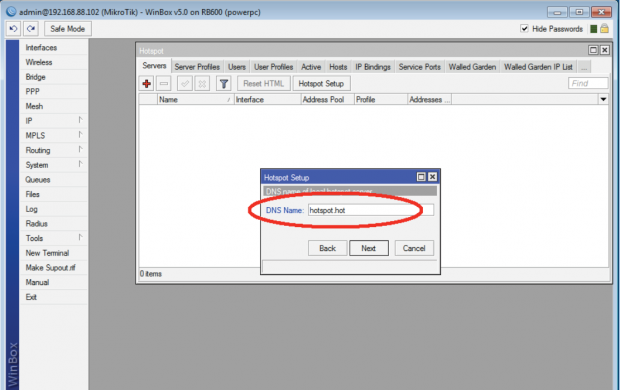

والان تظهر نافذة تطلب ادخال اسم ال (DNS) وهو مهم جداً في عمل الهوت سبوت حيث انه موقع الانترنت الذي يتم تحويل المستخدمين اليه تلقائياً حين نطلب منهم تسجيل الدخول عن طريق اسم المستخدم وكلمة المرور المعطاة لهم مسبقاً ويفترض في هذا العنوان (الاسم) ان لا يشابه اي عنوان موقع انترنت فمثلاً لا يمكننا استخدام الاسم (www.yahoo.com) او غيره من الاسماء للمواقع الشائعة بل وحتى غير الشائعة لتجنب التضارب والذهاب بالخطأ الى الموقع الاخر ويفضل احياناً ان يضم العنوان نقطة (dot) وكما في المثال التالي:

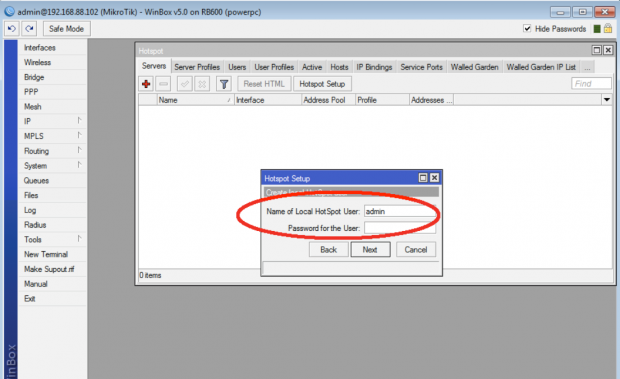

والان نصل الى نافذة الاعدادات الاخيرة والتي يمكن من خلالها تسجيل اول مستخدم بتحديد اسم المستخدم (user name) وكلمة المرور (password) والتي يجب ان يقوم المستخدمون بإدخالها ليستطيعوا الوصول الى الانترنت عبر الهوت سبوت خاصتنا وكما في النافذة ادناه:

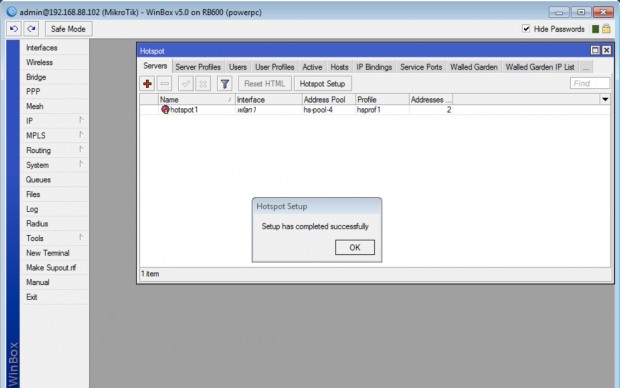

واخيراً تظهر النافذة التالية:

والان انتهينا من اعداد الهوت سبوت ويستطيع المستخدمون الاتصال بشكل لاسلكي بعد ان يضبط المستخدمون اعدادات اجهزتهم اللاسلكية (laptops or PC with WIFI card) وحالما يقوم اي مستخدم بالاتصال بالشبكة اللاسلكية سيتم الطلب منه ادخال اسم المستخدم وكلمة المرور المعطاة له مسبقاً وبعدها ستظهر نافذة الانترنت.

ضبط أعدادات راوتر مايكروتك خطوة بخطوة

Mikroonet تقدم لكم
ضبط اعدادات الراوتر بأستخدام ال(WinBox)

اول خطوة هي فتح برنامج ال (winbox) لتظهر نافذة مشابهة للنافذة التالية:نقوم بالنقر على زر (…) لتظهر نافذة تحتوي اسماء وعناوين الراوترات المتصلة بحاسبتنا ونختار منها الراوتر المراد ضبط اعداداته بالنقر على (MAC Address) الخاص به وبعدها نقوم بأدخال اسم المستخدم والذي يكون (admin) لأول استخدام تلقائياً وكلمة المرور التي تكون فارغة لأول استخدام وننقر على (Connect) لتظهر لنا النافذة التالية:

والان نبدأ التجوال في هذا العالم الغريب العجيب وطبعاً اول خطوة نقوم بها تبديل كلمة المرور الفارغة الى كلمة اخرى اكثر امناً لمنع اي مستخدم اخر متصل بالشبكة من الدخول الى الراوتر بسهولة وتغيير اعداداته ونقوم بذلك بالذهاب الى تبويب (system) من القائمة الى اليسار ومنه نختار تبويب (password) كما في النافذة التالية:

بعد النقر على زر (password) تظهر لدينا النافذة التالية:

نقوم بإدخال كلمة المرور القديمة (الفارغة طبعاً) وادخال كلمة المرور الجديدة وتكرار ادخالها للتأكيد وننقر على (change).

الخطوة المقبلة برأيي هي معرفة نوع واصدار الهاردوير والسوفتوير الخاص بجهازنا الجديد (طبعاً اذا لم نكن نعرفه مسبقاً) ويتم ذلك بالذهاب الى (System) ومنها الى (Resources) لتظهر لنا النافذة التالية:

ومن خلال النافذة اعلاه نستطيع معرفة معلومات عامة عن المنتج وبعدها نستطيع بسهولة البحث عن خصائصه ومواد تعليمية عنه في موقع الشركة (www.mikrotik.com) او موقع (wiki.mikrotik.com) او غيرها من المواقع الكثيرة للتعليم حول هذا النظام ومنتجاته المختلفة.

الخطوة الثالثة هي اسناد عناوين لكل منفذ او واجهة (interfaces or ports) من واجهات الجهاز الاربعة والمسماة (ether1, ether2, ether3, ether4) وكما يلي:

نفتح تبويب (IP) ومنه نختار (Addresses) لتظهر لنا النافذة التالية:

ومن هنا نستطيع اسناد عناوين المنافذ الخاصة بالجهاز سلكية ولاسلكية لتقسيم الجهاز الى شبكات متعددة من نوع (LAN and WAN) ويتم ذلك بالنقر على اشارة (+) لتظهر النافذة التالية:

ونلاحظ ان المنفذ (interface) الحالية هي (ether1) فنقوم بإدخال العنوان المنطقي (IP address) الخاص بها وحسب الحاجة وليكن (192.168.0.1/24) ونلاحظ اننا كتبنا العنوان وقناع الشبكة الفرعية الخاص به (subnet mask) ليدل على انه ضمن الصنف الثالث (class c) ثم ننقر على (ok) لتظهر النتيجة التالية:

ويمكن تطبيق نفس الخوطة السابقة على جميع منافذ وراوتر المايكروتك.
