راوتر مايكروتك واعداده يقدم لكم الشرح الكامل من مدونة Mikroont

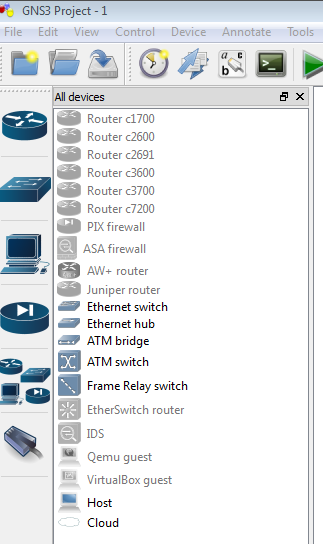

مع العلم انه ألى حد قريب كانت شركة سيسكو تمتلك محاكيها الاجمل والافضل (Cisco Packet Tracer) والذي استخدم بشكل كبير في تعليم وتصميم ومحاكاة الكثير من منتجات شركة سيسكو من راوترات وسويتشات وكذلك تشاركت كل من سيسكو وجونيبر وعدة شركات اخرى العمل والمحاكاة في محاكي الشبكات الرسومي الاوسع انتشاراً عالمياً (GNS3 Graphical Network Simulator) كما في الصورة التالية:
ولم يكن للمايكروتك من وسيلة لمحاكاة شبكاته وعمل اجهزته الا من خلال الماكنة الافتراضية في الحواسيب الشخصية (Virtual Machine) حيث يتم تنصيب نظام تشغيل المايكروتك في الماكنة الافتراضية والعمل على الجهاز من خلال الويندوز في الجهاز الاصلي الحقيقي ولما كانت هذه الطريقة غير كافية لاختبار اداء شبكة كاملة ولا تحقق امكانية تصميم واختبار شبكة متنوعة ومتكاملة لمنتجات عدة شركات في نفس الوقت فقد قام خبراء الشبكات والمحاكيات بخطوة كبيرة الى الامام بالاستعانة بعدة برامج لإدخال المايكروتك في فريق العمل بداخل ال (GNS3).
مع العلم انه ألى حد قريب كانت شركة سيسكو تمتلك محاكيها الاجمل والافضل (Cisco Packet Tracer) والذي استخدم بشكل كبير في تعليم وتصميم ومحاكاة الكثير من منتجات شركة سيسكو من راوترات وسويتشات وكذلك تشاركت كل من سيسكو وجونيبر وعدة شركات اخرى العمل والمحاكاة في محاكي الشبكات الرسومي الاوسع انتشاراً عالمياً (GNS3 Graphical Network Simulator) كما في الصورة التالية:
والغاية من ذلك كما ذكرنا تسهيل محاكاة عمل الشبكات المتكونة من اجهزة مايكروتك حيث ان انشاء شبكة تتكون من 8 روترات مايكروتك مكلف للغاية عملياً ولكن بالشرح الذي سنشرحه ستكون العملية اكثر سهولة واقل كلفة واضمن نتيجة ان شاء الله.
لماذا نحتاج الى المحاكاة وبرامج المحاكيات؟
بأختصار وبعد كل ما قيل: اختبار الوظائف الجديدة وتصميم شبكات تجريبية قبل الاضطرار الى شراء اجهزتها فعلياً وللأغراض التعليمية.
ادوات التجربة (احتياجات العمل):
1- برنامج المحاكي (GNS3) ويمكن تنزيله من رابط الشركة التالي: www.gns3.net
2- برنامج (QEMU): ويسمى ايضاً المحاكي السريع (Quick Emulator) ويستخدم عادة لمحاكاة جهاز كامل او جهاز حاسوب بشكل ادق ويمكن تنزيله من رابط الشركة التالي: www.qemu.org.
3- ملف ايزو لنظام المايكروتك (Mikrotik ISO file) وهو الملف التنصيبي الذي يمكن تنزيله من موقع الشركة ويكون جاهز للتنصيب على أي جهاز حاسوب (فيزيائي او افتراضي) وتتوافر العديد من المستويات له على حسب الامكانيات المتاحة لها وعلى حسب المبلغ المدفوع لقائها وتتدرج من المستوى صفر الى المستوى 6 ويمكن تنزيلها من نافذ "الفاست لنك" المثبته على شمال الصفحة او من رابط الشركة المعروف www.mikrotik.com/download
جدير بالذكر ان المايكروتك يمكن محاكاة عمله كما ذكرنا سابقاً بأستخدام الماكنة الافتراضية وبرنامج ال (Winbox) او بأستخدام الطريقة التي سنشرحها والتي تعتبر الافضل والاكفأ كما سنرى.
اضافة المايكروتك الى ال (GNS3)
نقوم بخلق ملف جديد في القرص سي ونسميه (mikrotik) ونضع بداخله ملف ال (qemu) الذي قمنا يتنزيله وفك ضغطه وكذلك نضع بداخله نسخة الايزو للمايكروتك (mikrotik.iso) ثم نقوم بفتح سطر الايعازات في الويندوز (command prompt) ونكتب الايعازات التالية:
C:\ cd mikrotik
C:\mikrotik>Qemu-img.exe create mikrotik.img –f qcow2 256M
فيتم انشاء صورة افتراضية للمايكروتك في داخل المجلد الذي قمنا بأنشائه وتظهر رسالة نجاح ذلك كالاتي:
Formatting ‘mikrotik.img’, fmt=qcow2 size=268435456 encryption=off cluster_size=0
والان نكتب الايعاز التالي:
C:\mikrotik>qemu.exe mikrotik.img –boot d –cdrom “mikrotik-6.12.iso”

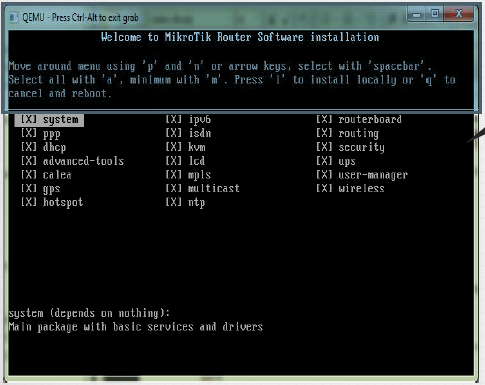

حيث ان (mikrotik-6.12) هو اسم ملف الايزو الذي قمنا بتنزيله لنظام تشغيل المايكروتك والان سيقوم ال(Qemu) بتنصيب المايكروتك وبنفس الطريقة التقليدية كما في النافذة التالية:
وبعد اكتمال التنصيب نغلق نافذة (qemu) ونعود الى نافذة الدوز ونكتب:
C:\mikrotik>qemu.exe mikrotik.img –boot c
لتظهر نافذة بدء عمل المايكروتك فنقوم بأدخال الايعاز التالي (System shutdown) ثم (yes) ونقوم بأغلاق نافذة ال(qemu).

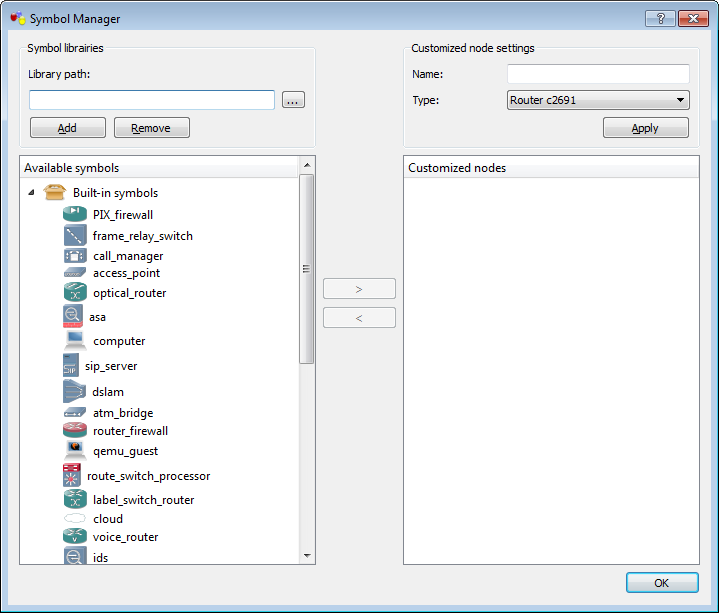

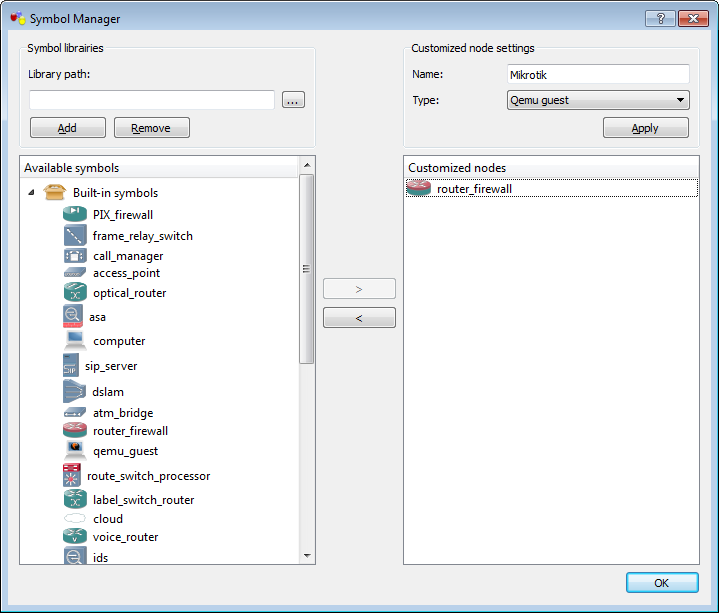

والان نقوم بفتح برنامج ال (GNS3) ونذهب الى قائمة (edit) ثم (symbol manager) لتظهر النافذة التالية:
نختار اي من الاجهزة قليلة الاستخدام وليكن (router firewall) وننقر على السهم في منتصف النافذة لأضافته الى الجانب الايمن
ونعطيه اسم وليكن (mikrotik) ونحدد نوعه (qemu guest) ثم (Apply) ثم (ok).

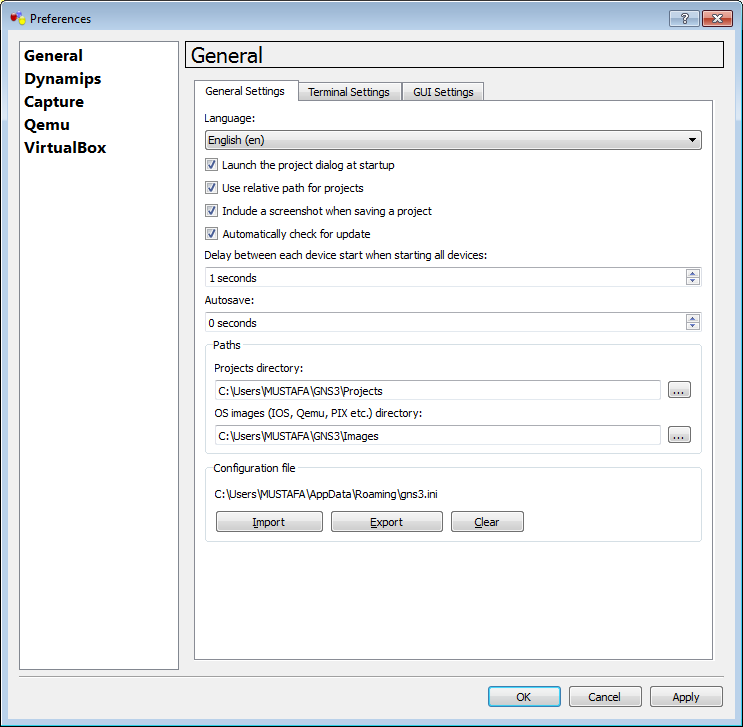

والان نذهب الى قائمة (edit) ونختار (preferences) لتظهر النافذة التالية:

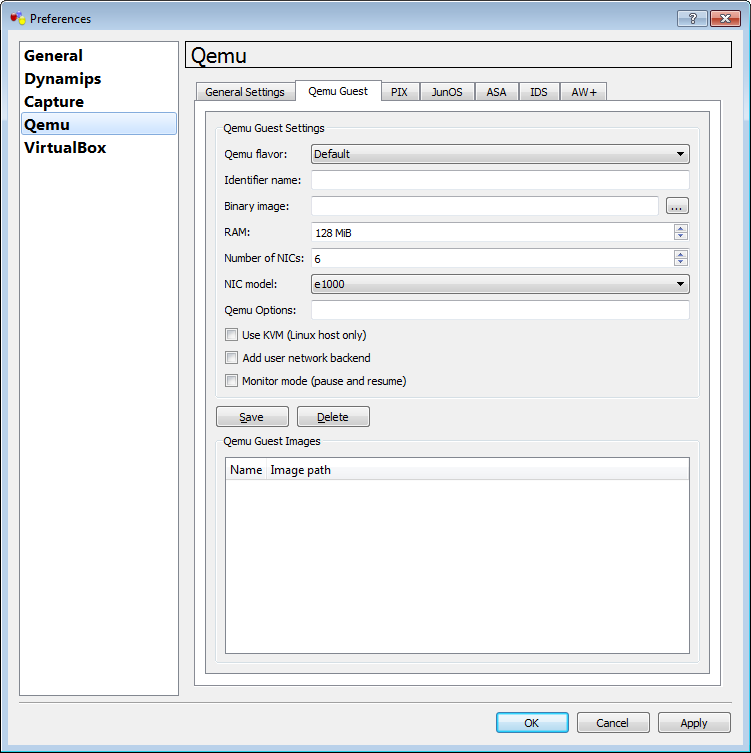

نذهب الى (qemu) ثم (qemu guest) لتظهر النافذة التالية:

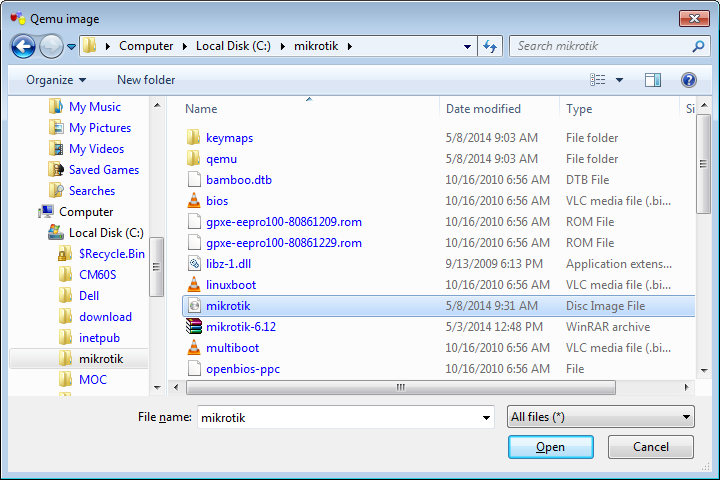

نقوم بأدخال اسم الجهاز وليكن (mikrotik) ونقوم بتحديد الصورة الثناية (binary image) كما في النافذة التالية:

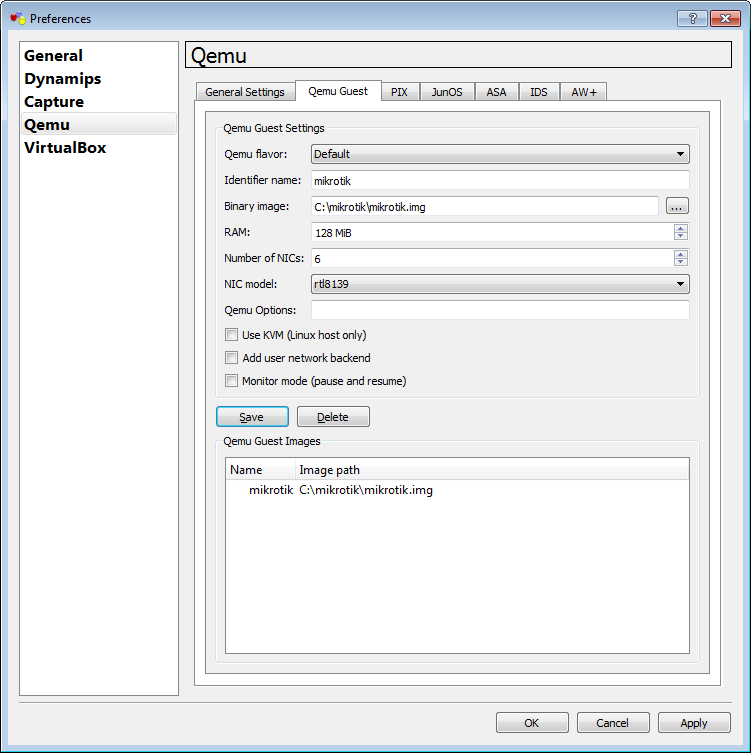

ونحدد مقدار الذاكرة (RAM) وعدد المنافذ المقترحة للجهاز ونوع كرت الايثرنت وننقر على (save) ثم (Apply) وكما في النافذة التالية:

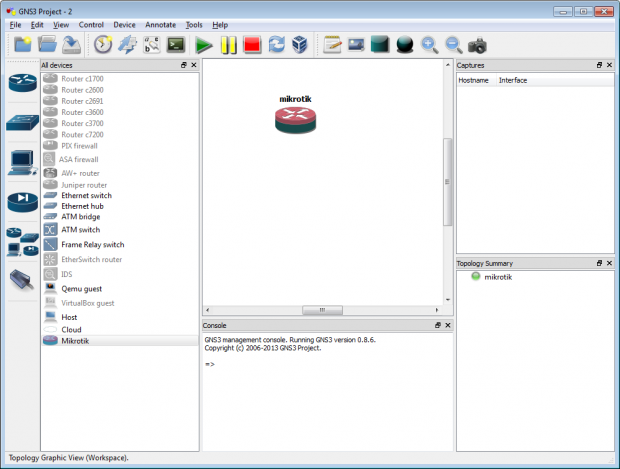

والان نجد ان المايكروتك كجهاز قد اضيف الى قائمة الاجهزة التي يمكن محاكاتها في ال (GNS3) فنختاره بالسحب والافلات الى نافذة المحاكاة وكما في النافذةالتالية:

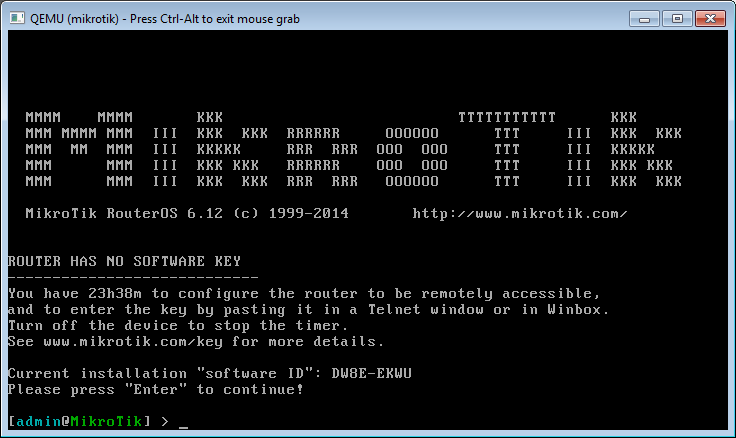

ولبدء عمله قبل او بعد ربطه ننقر على ايقونته نقرة يمين ونختار (Start) لتظهر نافذة (qemu) تطلب (user name and password) للجهاز فندخلها ونبدأ العمل على سطر الاوامر الخاص بالجهاز من النافذة التالية:
الى هنا ينتهي درس اليوم على امل اللقاء بكم في درس اخر لشرح كيفية ربط شبكة مايكروتك متكاملة في هذا المحاكي وضبط اعداداتها واختبار ادائها.
تابع مدونة Mikroont ليصلك كل جديد في عالم المايكروتك.
